Подъемник автомобильный рычажно-телескопический |
ПАРТ-19
ГАЗ-3307
|
|

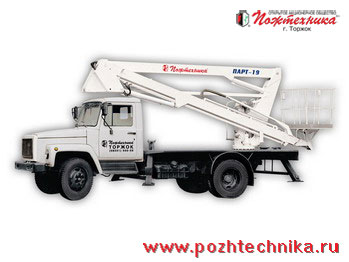

| Общий вид |
 |
|
Подъемник автомобильный рычажно-телескопический ПАРТ-19 (3307) предназначен:
- для доставки к месту работы бригады рабочих;
- для выполнения работ на высоте.
Подъемник рассчитан для эксплуатации при температуре окружающего воздуха от мину 40 до плюс 40°С.
Допустимые значения при работе подъемника:
- скорость ветра не более 10 м/с;
- угол наклона площадки 3°.
Основные составные части подъемника:
- шасси
- рычажный механизм подъема
- стрела телескопическая
- установка люльки
- основание поворотное
- силовая группа
- основание опорное
- управление и блокировка
- платформа
- электрооборудование
- комплект ЗИП
Подъемник смонтирован на шасси автомобиля ГАЗ-3307 нормальной проходимости типа 4х2. К шасси крепится опорное основание с выдвижными опорами, которое обеспечивает устойчивость подъемника при работе.
Люлька подъемника установлена на четырех фарфоровых изоляторах. Система ориентации удерживает пол люльки в горизонтальном положении при любых положениях стрелы.
Принцип работы подъемника заключается в подаче люльки в необходимую точку пространства в пределах зоны обслуживания.
Для поддержания постоянной готовности и безотказной эксплуатации подъемника, а также для повседневного ухода за подъемником используется комплект ЗИП. Комплект ЗИП включает в себя одиночный комплект ЗИП базового шасси и комплект ЗИП автоподъемника, каждый из которых в свою очередь делится на две части: возимую и невозимую. При вводе подъемник в эксплуатацию часть одиночного ЗИП (возимая) размещена в кабине водителя, а невозимая часть хранится в ящике в сухом отапливаемом помещении.
|
|
| Основные технические характеристики |
|
|
| Шасси* |
ГАЗ-3307 (4х2) |
| Тип двигателя |
карбюраторный |
| Мощность двигателя КВт, (л.с.) |
92 (125) |
| Максимальная скорость, км/ч, |
90 |
| Число мест для боевого расчета (включая место водителя), чел. |
2 |
| Высота подъема люльки, м |
19 |
| Максимальная грузоподъемность люльки, кг |
200 |
| Вылет, м |
9,5 |
| Угол поворота стрелы, град |
±185° (370°) |
| Масса полная, кг |
5500 |

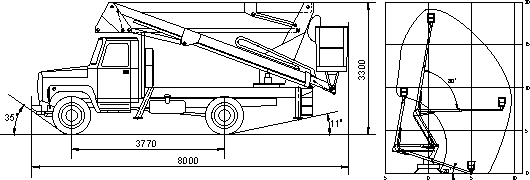

| Габаритные размеры, мм |
8000x2500x3300 |
* По желанию заказчика автоподъемник может быть изготовлен:
- на шасси ГАЗ-3309(4x2);
- на шасси ГАЗ-33086 (4x4).
|
|
|
| Комплектация: |
|
| Наименование |
Количество |
| Комплект запасных частей, инструмента и принадлежностей |
1
|
| Аптечка транспортная |
1
|
| Знак аварийной остановки |
1
|
| Колодка Л21.17.040 |
2
|
| Огнетушитель порошковый ОП-3 |
1
|
| Подкладка |
4
|
| Инструмент и принадлежности завода-изготовителя шасси |
1 компл.
|
|
|
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики
|
|
|
